ESLM鋼絞線束聯結器，按使用部位不同可分為：錨頭聯結器與接長聯結器。

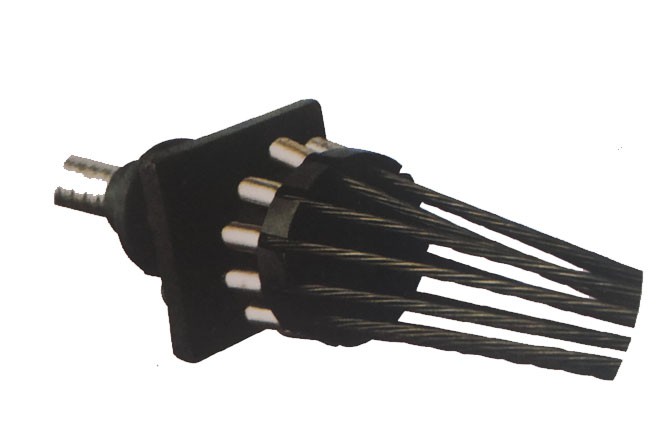

1)、錨頭聯結器：其聯結體是一塊增大的錨板，錨板中部的錐形孔用于錨固前段束，錨板外周邊的槽口用于掛住后段的擠壓頭，設置在構件端部，用于錨固前端并聯結后段束。

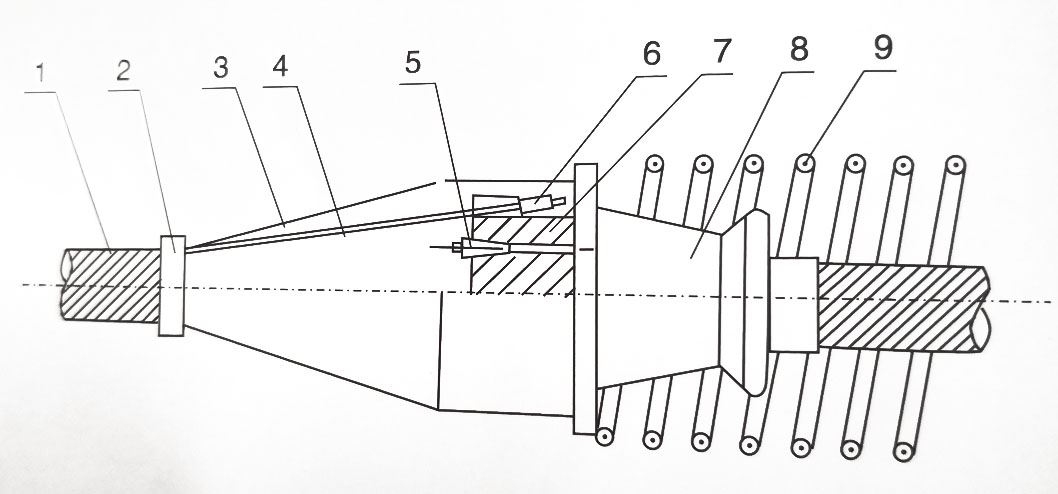

▼ 構造圖

1、波紋管    2、緊篩環    3、罩殼    4、預應力筋    5、夾片    6、擠壓錨具    7、連接器    8、喇叭管    9、螺旋筋

▼ 參數表    單位：mm

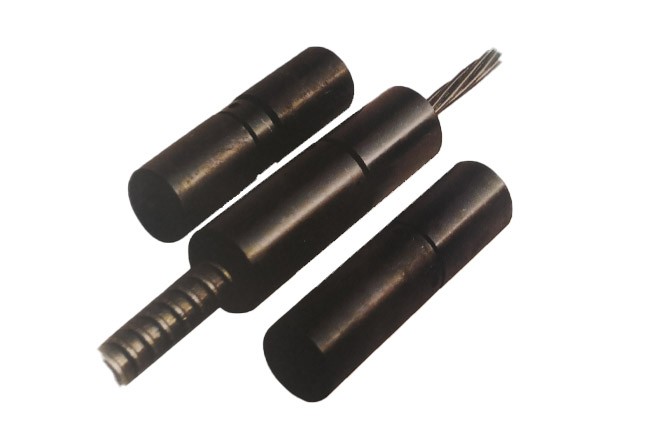

2)、接長聯結器：多設于后張法構件體外，用于張拉力的傳遞，反復使用。設計根據張拉工藝而定，通常的形式有：鋼絞線聯鋼絞

線，精軋螺紋鋼聯鋼絞線等形式。可大量節約預應力鋼材，降低成本。

▼ 構造圖

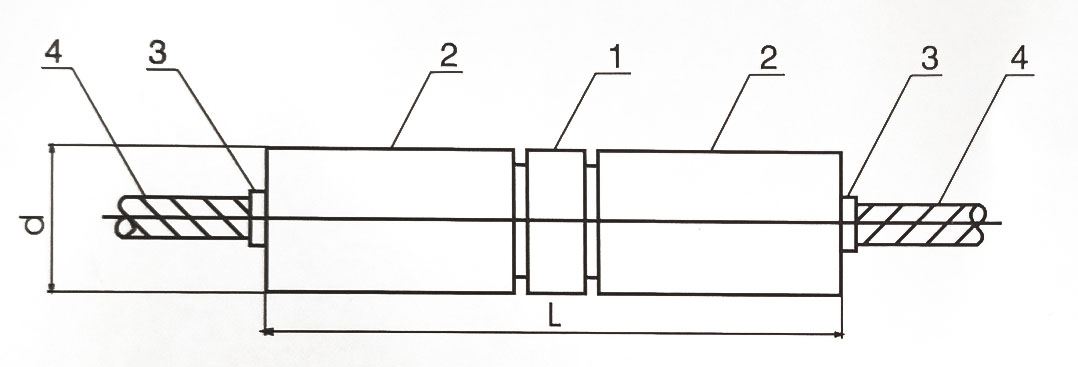

1、連接軸    2、連接套    3、夾片    4、鋼絞線

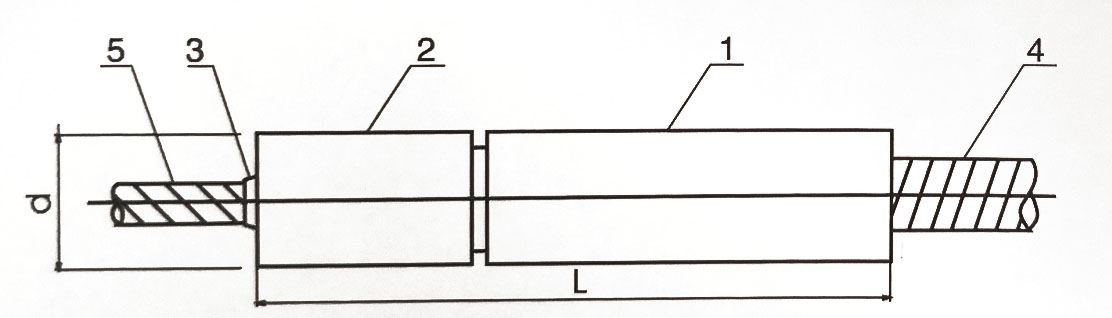

1、鏈接軸    2、連接套    3、夾片    4、精軋螺紋鋼    5、鋼絞線
